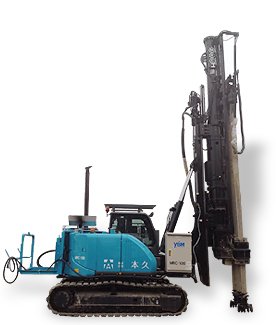

MRC-100(三軸)

製品

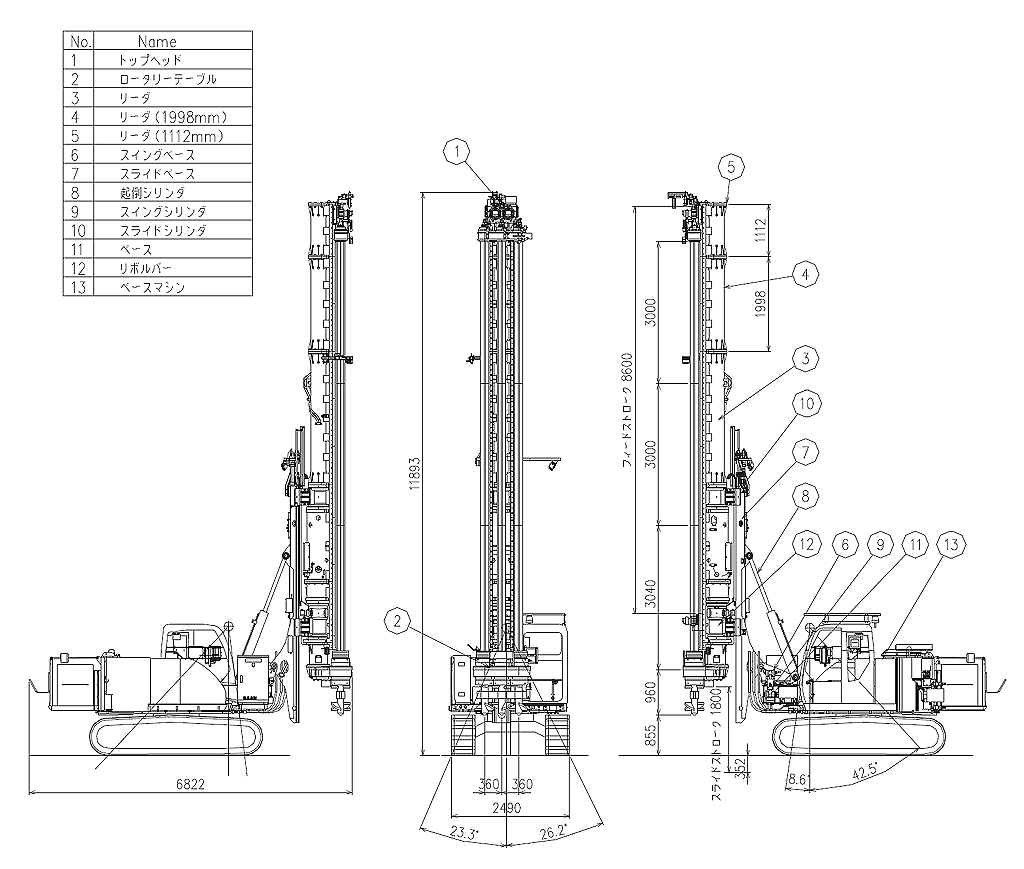

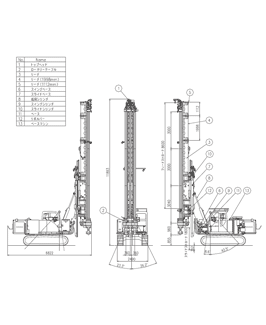

総体図

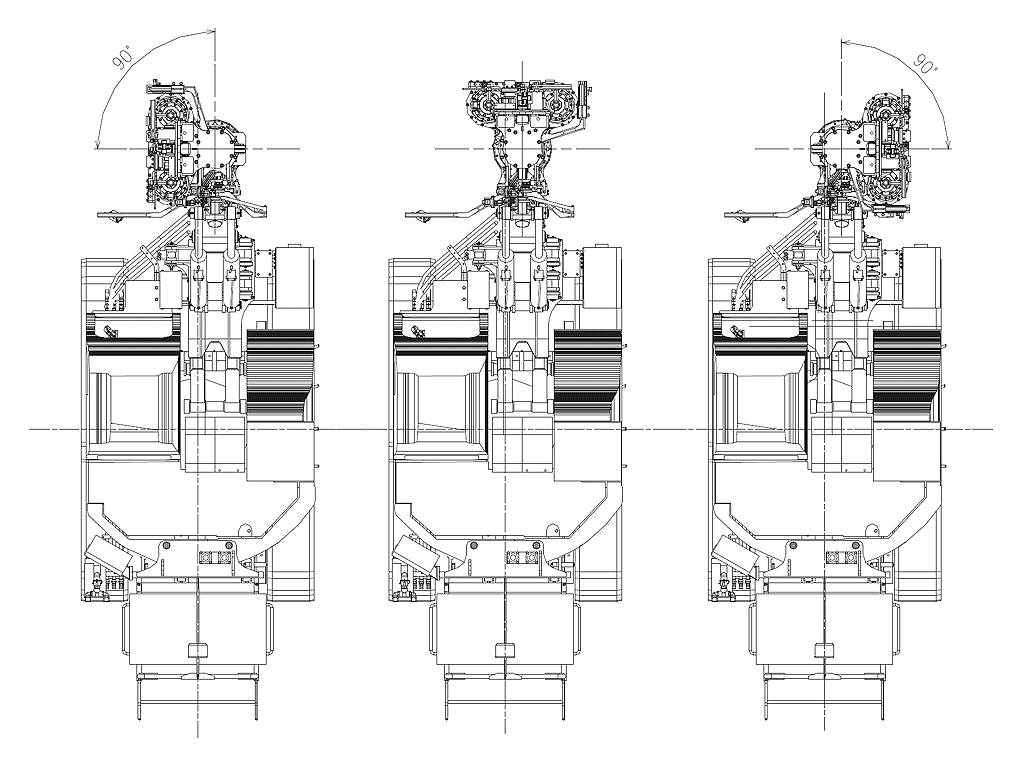

総体図(平面図・リーダー旋回図)

機械仕様

名称三軸地盤改良機
型式MRC-100
掘削孔径420mm
掘削軸数3
最大改良深度13.0m
ロッド回転機構
ロッド回転方式ロータリーテーブル式
電気モータ37kW-4P,200V-60Hz
ロッド回転数46min-1
ロッド回転トルク7.63kN・m
ロッド回転方向逆転・正転・逆転(左・中央・右)
フィード機構
フィード方式油圧モータ(2ヶ)　ラック&ピニオン式
フィードストローク5500mm(標準リーダ時)
7500(延長リーダ　2m使用時)
8600(延長リーダ　2m+1.1m使用時)
フィード給圧力68.6kN
ベースマシン
バケット容量0.5m3
エンジン型式ターボ(インタークーラ)付直接噴射式
定格出力69kW/2000min-1
総行程容積2999CC
質量・設置圧
全装備質量26800kg(ツールス、コンプレッサ、延長リーダ含む)
質量23300kg(ツールス、延長リーダ含まず)
