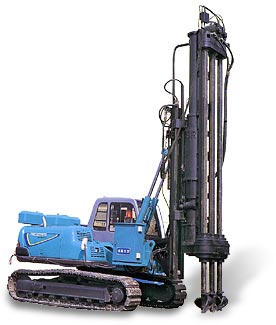

MSR-363（三軸）

製品

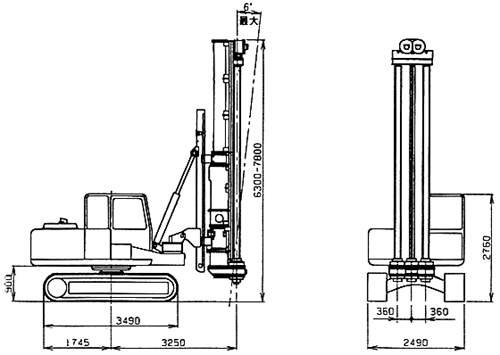

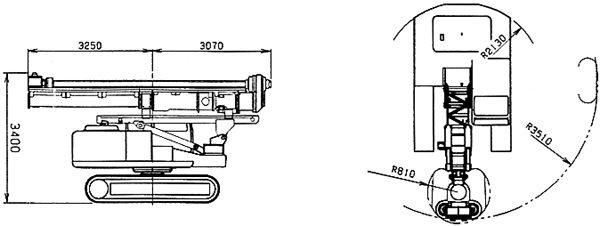

外観・寸法図

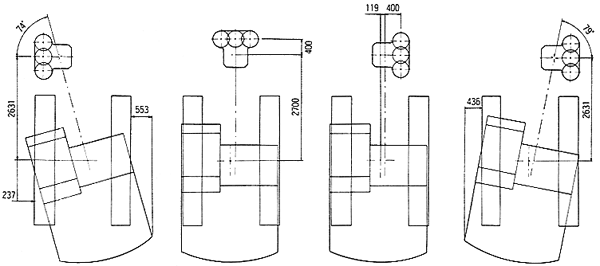

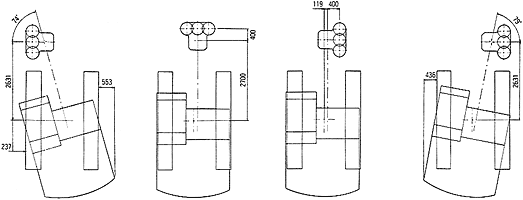

近接施工

機械仕様

名称三軸地盤改良機
型式MSR-363
掘削孔径400mm
掘削深度9.2m
テーブル駆動式
モータ立形全閉外扇モータ 37kw 1台（45kw）
200/220v.50/60Hz
回転数31/38rpm(50/60Hz)
トルク1162/948kgf-m(50/60Hz)(1200-1020)
周速0.68/0.83m/s(50/60Hz)
回転方向右・左・右
リーダスライド式（1.5m）
フィード方式油圧モータ、ラックアンドピニオン方式
フィード荷重押し、引き7ton
フィード速度最大5m/min(4tonf時）
機能起伏（前後、垂直基準で前方5°、後方90°）
左右傾斜（2.4°）
傾斜計前後±5°、左右±5°
フロント重量約8,000kg
掘削軸
軸手φ130mm
継手SP8-40 結束バンド無し
掘削ビット
ビット径400mm（内径20mm、逆止弁付）
ビット先端3軸同一面
ベースマシン
機種0.4m3クラスパワーショベル
クローラ全幅　約2,490mm
エンジン80ps/2,100rpm
総重量約18,000kg
